利用cadence软件进行集成电路版图设计和验证-两级运放

发表日期:2019-5-23 19:03:39 来源:

项目介绍:本实验课为电子信息专业学生在学习集成电路设计及其微电子制造工艺同时的实验实训课程,使同学们在理论学习基础上进一步熟悉集成电路中两级放大电路的原理及其电路设计,培养学生的动手能力。 项目目的:熟悉cadence软件进行电路设计与仿真,加强对该集成电路相关课程的实践教学,初步了解IC电路及其仿真知识。 面向课程或课程群:集成电路设计、微电子制造工艺 面向专业:电子信息工程 实验所用工具:计算机、cadence软件 实验项目功能及效果:通过cadence仿真平台,使学生掌握多种集成电路中两级运放的工作原理,能够进行HSPICE,SPCTRE仿真,了解集成电路设计流程 ,进一步培养学生的工程实践意识,提高学生的创新意识和动手能力。

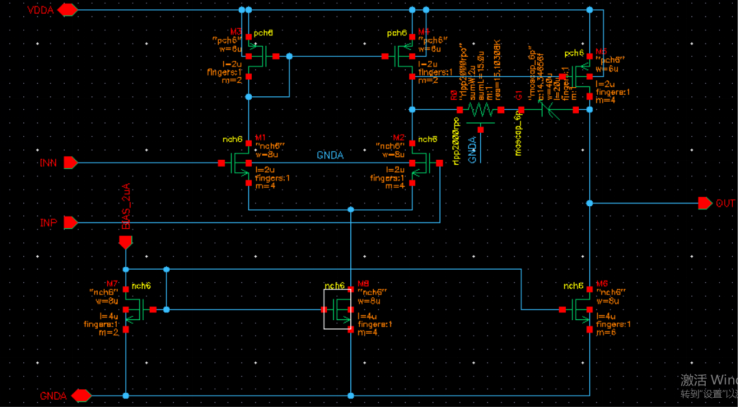

运放电路设计图

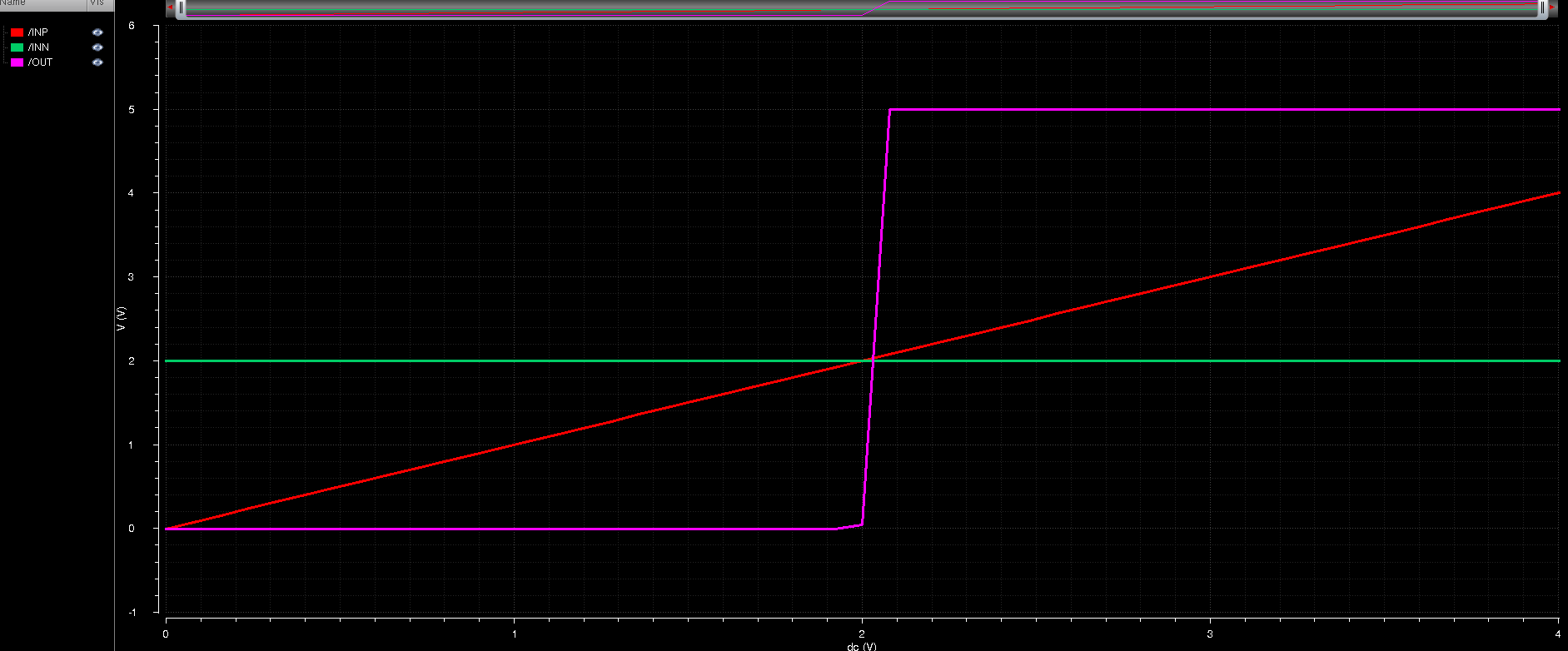

设置INP输入电压为0~4V,INN为2V,观察输出电压的情况,仿真结果

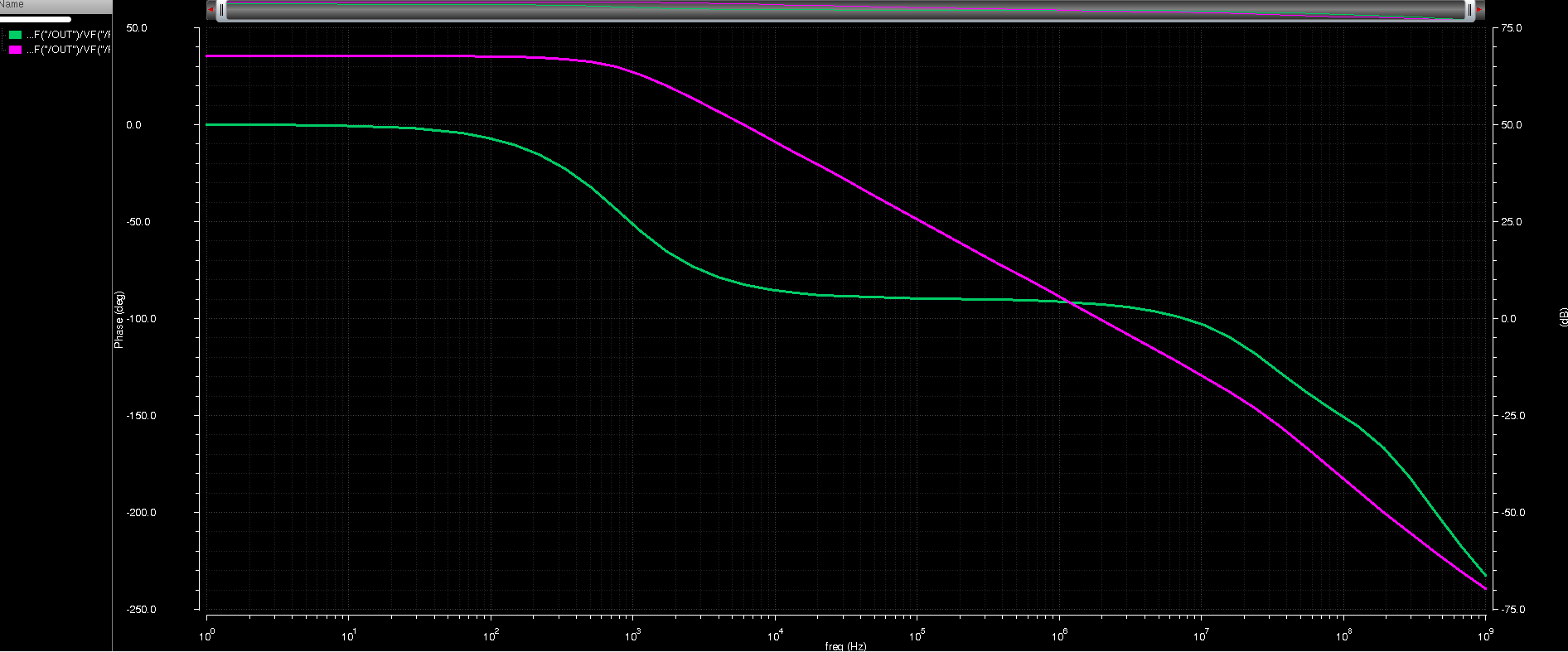

相位裕度的仿真

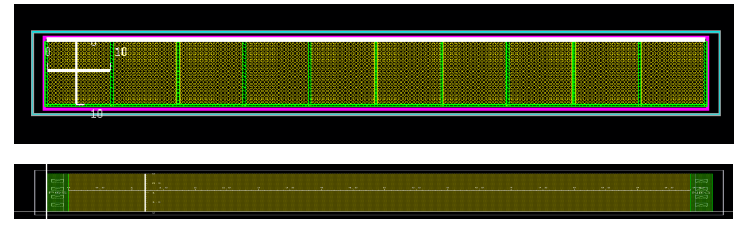

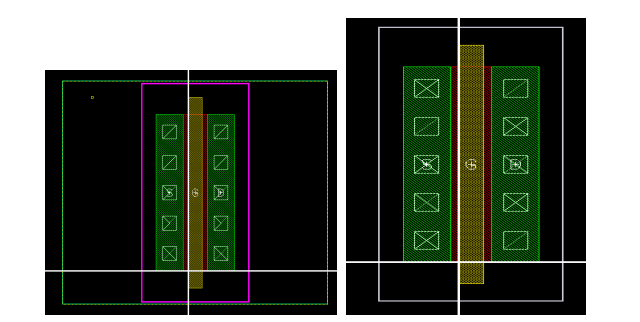

版图设计:从上到下分别是电容、电阻以及PMOS、NMOS的版图
各元件版图
